電子叉車秤秤臺與儀表故障分析檢測：

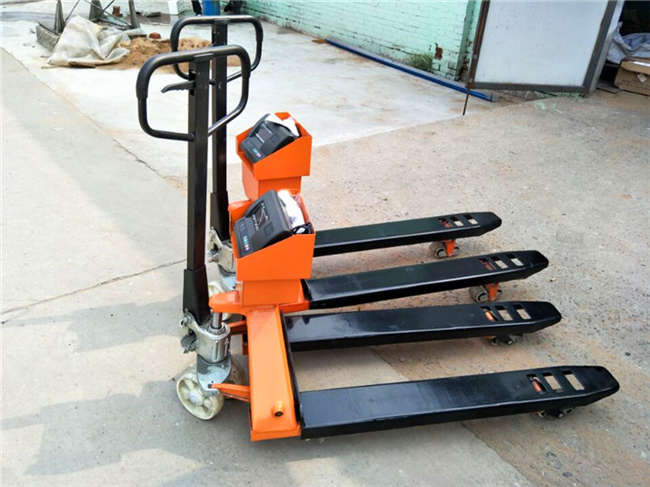

電子叉車秤是*秤臺由液壓手動搬運機構和稱重傳感器、接線盒、稱重顯示儀表、信號電纜線組成。

液壓驅動秤臺升降，人工推行車輛運行。

電子叉車秤儀表故障的分析

稱重儀表*般由數字電路和解碼電路、濾波電路、A/D轉換等組成，數字電路包括主處理器、協處理器、存儲器、鍵盤及顯示器等。

以07表8142型儀表為例，查找故障可按以下步驟進行:

1.儀表通電若無顯示，則應檢查繼電器，各角電壓是否正常。若正常，則查±5V、±15V、39V、±12.5V基準電壓源是否正常。其中兩組±5V電源，*組供邏輯電路用，*組供熒光數顯燈絲用。±15V供模擬電路用，39V供熒光數碼管用，±12.5V是傳感器激勵電壓，若電壓不正常，則查相應的電源電路。

2.若有顯示，但不能自檢，顯示6個8，則應先查±5V是否存在。若存在，則重點檢查主處理器8031，協處理器8042，兩個顯示驅動器6118及外圍電路。

3.若自檢后或自檢過程中現出“三三三三三三”或顯示少筆劃則重點檢查8042及6118及處圍電路。

4.自檢后出現錯誤代碼，則根據相應代碼查找故障，如出現“E”，則檢查8031、EPR0M等。

5.自檢后顯示“J20FF”、W2短接后不能進入設定程序，則*般是不揮發存儲器Xa010損壞。

6.自檢后數字鎖定或無顯示或顯示讀數漂移，則儀表數字電路基本正常，故障應從模擬電路部分查找。

電子叉車秤秤臺故障分析

1.限位裝置:限位裝置有橫向限位裝置和縱向限位裝置兩種。檢查限位裝置的限位間隙是否正常，*般應調整在(2～3)mm。

2.接線盒:*先檢查接線盒有無水氣侵入，如有水氣用酒*擦洗，然后用電吹風吹干，其次用萬用表測量屏蔽線與其他各線和秤臺的電阻，有無泄露和短路。

3.傳感器:查找傳感器故障如下:

在接線盒內用萬用表檢查正激勵和負激勵間電阻值(在接線盒內通向儀表的信號電纜接線柱上測)，其阻值大約為400Ω/傳感器數。用萬用表測量總輸出端的正輸出和負輸出之間電阻，其阻值大約為2500Ω。如果發現阻值不對，按下*步繼續查找。

逐次斷開傳感器，用上述方法，測量正負激勵端或正負輸出端間的阻*值，查出損壞的傳感器。如果這步查找沒問題，則按下步繼續查找。

將砝碼依次放在秤臺各個偏載點上，如果發現哪個偏載點上的示值不正確，再將砝碼放在這個偏載點上重測。查出已損壞的傳感器，或者脫開某傳感器的輸入端，在不通電的情況下測電阻值，應在350Ω左右。

綜上*述：當遇到電子叉車秤出現故障時，*定要保持理智，并盡快聯系廠家進行故障判斷，以解決使用中的難題。
