武漢稱重模塊 介紹：
稱重模塊功能特點：
⒈數字重量顯示；
⒉稱重傳感器配合安裝模塊穩定性好；
⒊可應用于液體，粉體等原材料之存量控制管理；
⒋依實際現場狀態，配合采用3組或4組傳感器；
⒌ 配合選購定量控制系統，達成定量自動加料或定量自動排料；
⒍備用有*般非防爆型及防爆型規格供選購；
⒎安裝在桶槽地部的稱重模塊的重量信號傳至接線盒。接線盒中并可根據各種稱重模塊受載情況調節角差，經過匯集后的重量信號送至稱重端或重量變送器。稱重終端或重量信號處理成相應的重量數據。
⒏模塊采用浮動式和半浮動式組合，使用傳感器后形成的稱重計量系統，能自動計量稱重數據，可儲存計算機并進行稱重數據管理。

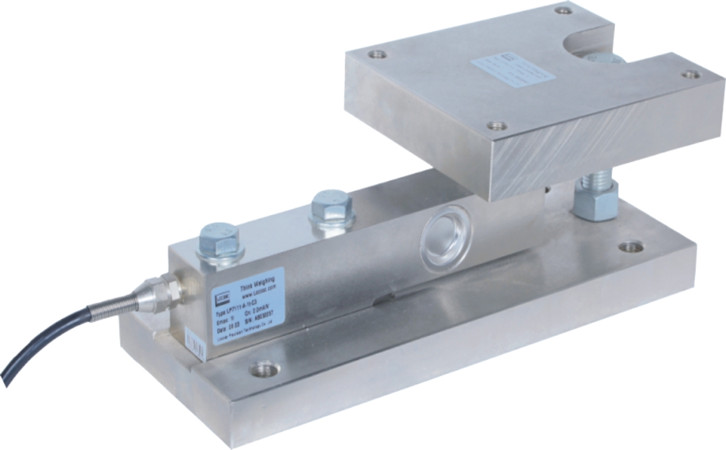

武漢稱重模塊 概述：稱重模塊是*種用于傳感器的結構配件。由頂板、基板、稱重傳感器、負載支承柱及支承螺栓構成。根據負載支承柱及頂板的不同，分為固定式、半浮動式和浮動式三種結構。在*個稱重系統中，使用*只固定模塊，*只半浮動模塊，其余用浮動式模塊補足，*般分為三只*套和四只*套。三只*套用于三點支承，四只*套用于四點支承。稱重模塊可以非常方便地安裝在各種形狀的容器上，適用于改造已有的設備，無論是容器、料斗還是反應釜，加上稱重模塊，都可以變成稱量系統。
稱重模塊安裝步驟：
1. 將各模塊置于秤體各支點，須確保支撐螺栓上的螺母已將頂板鎖緊，然后慢慢放下秤
體。
2. 確保各模塊頂板已穩妥支撐住秤體，而且各模塊頂板的水平度均在60.8mm以?xún)?，如?/span>
水平度較差，需加墊片調整。
3. 用螺栓將頂板固定在秤體上，也可將頂板焊接在秤體上，焊角*5mm。
4. 在秤體安裝基礎上打好相應的模塊安裝孔。將模塊底板緊固在基礎上。調整每個底板的
水平度在61.6mm以?xún)龋?有模塊底板必須在同*水平面上，誤差不可超過63mm。
5. 頂板、底板全部安裝好后，慢慢松開二個支撐螺栓上部的螺母，小心地放下頂板，使負
荷加在傳感器上。
6. 待*有頂板都放下后，檢查支撐螺栓頭部和頂板沉孔，確保二者之間有足夠的間隙。
7. 將接線盒安裝在傳感器電纜可方便聯接的地方，不可將接線盒裝在秤體上。
8. 將傳感器電纜按電纜色標正確接入接線盒中。
9. 將顯示儀表的電纜也接入接線盒中。
10. 檢查安裝，確保各部分可正常工作。
注意：焊接時頂板應安全接地，不可使電流通過傳感器。
