電子地上衡（電子地磅）是一種用于靜態或動態稱量車輛、貨物重量的高精度稱重設備，廣泛應用于物流、礦山、港口、工廠等領域。其核心構造主要包括機械結構、稱重傳感器、儀表系統三大部分，并可根據應用場景進行定制化設計。
一、電子地上衡的核心構造
1. 機械結構部分

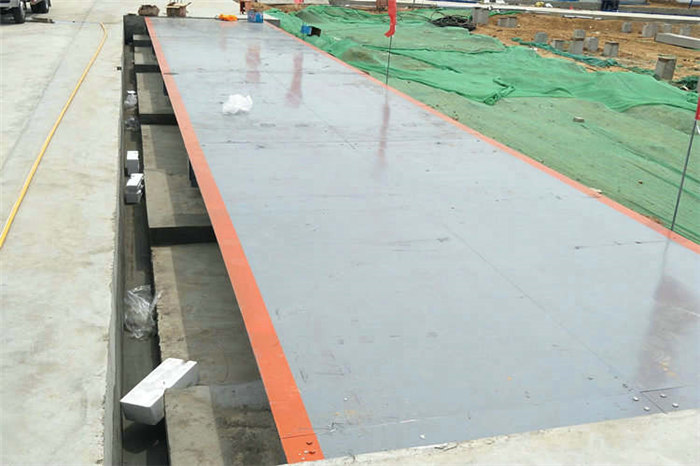

(1) 秤臺（承載器）
材質：通常采用高強度合金鋼（Q235/Q345）或不銹鋼（食品、化工行業防腐蝕）。
結構類型：
模塊化秤臺：由多個獨立模塊拼接，便于運輸和安裝（適用于100噸以上大型地磅）。
整體式秤臺：一體成型，穩定性高（適用于小噸位，如10~30噸）。
表面處理：防滑花紋鋼板或環氧樹脂涂層，增強耐磨性。
(2) 支撐結構
基礎類型：
無基坑安裝：直接放置于地面，適用于臨時或移動稱重。
淺基坑安裝：秤臺與地面平齊，節省空間（需排水設計）。
深基坑安裝：用于超高精度場合，減少風力影響。
限位裝置：防止秤臺移位（如橫向限位螺栓+防撞柱）。
2. 稱重傳感器（核心部件）
(1) 傳感器類型
類型    特點    適用場景
柱式傳感器    抗沖擊強，適合大噸位（50~200噸）    礦山、鋼鐵廠
橋式傳感器    精度高（C3級），穩定性好    物流、貿易結算
懸臂梁傳感器    結構緊湊，適合小地磅（<30噸）    倉庫、小型貨車稱重
數字傳感器    抗干擾強，可遠程校準    智能地磅、無人值守系統
(2) 傳感器布局
4~8個傳感器并聯，均勻分布在秤臺下方（如100噸地磅常用8個12.5噸傳感器）。
防雷設計：傳感器信號線需屏蔽，并接入防雷接地系統（接地電阻≤4Ω）。
3. 儀表與數據處理系統
(1) 稱重儀表
核心功能：
實時顯示重量（分辨率通常1kg~20kg）。
支持動態/靜態稱重模式切換。
數據存儲、打印、聯網（RS232/485、以太網、4G）。
智能儀表（高端型號）：
自動溫度補償、故障自診斷、防作弊（如重量突變報警）。
(2) 數據管理擴展
無人值守系統：
搭配車牌識別+RFID自動記錄車輛信息。
云端管理：數據上傳至ERP或物流管理系統。
二、電子地上衡的主要應用場合
1. 物流與貨運行業
應用：貨車載重檢測、運費計算。
要求：
動態稱重（≤5km/h），精度±0.5%。
防作弊設計（如紅外對射防壓邊作弊）。
2. 礦山與冶金行業
應用：礦石、煤炭、鋼材稱重。
要求：
抗沖擊（秤臺加厚至10~12mm）。
防塵防水（IP68傳感器）。
3. 港口與集裝箱運輸
應用：集裝箱重量核查（符合SOLAS公約）。
要求：
大尺寸秤臺（如18m×3m稱重集裝箱卡車）。
高精度（±0.1%靜態誤差）。
4. 化工與食品行業
應用：液態罐車、食品原料稱重。
要求：
不銹鋼材質（防腐蝕）。
防爆設計（化工易燃環境）。
5. 垃圾處理與回收站
應用：垃圾車稱重，按重量計費。
要求：
耐臟污（易清潔結構）。
數據自動上傳市政系統。
三、電子地上衡的選型要點
參數    標準建議    備注
量程    實際需求×1.2~1.5倍    如常稱80噸，選100噸地磅
精度    靜態±0.1%，動態±0.5%    貿易結算需第三方檢定
秤臺尺寸    比車輛軸距長0.5~1m    如卡車軸距10m，選12m秤臺
防護等級    傳感器IP68，儀表IP65    潮濕環境必備
擴展功能    無人值守、云端管理    智能物流場景推薦
四、維護與故障排查
日常維護：
清理秤臺雜物（尤其雨后泥沙）。
檢查傳感器阻抗（每月1次）。
電子地上衡常見故障：
儀表不歸零 → 檢查傳感器是否受潮或秤臺卡滯。
稱重值漂移 → 重新標定或檢查溫度補償。
總結
電子地上衡的核心在于高剛性秤臺+高精度傳感器+智能儀表，不同行業需針對性選型。正確使用和維護可確保10年以上的穩定運行，是物流、礦山、港口等領域不可或缺的稱重設備。
