電子叉車秤檢定常見故障分析及排除

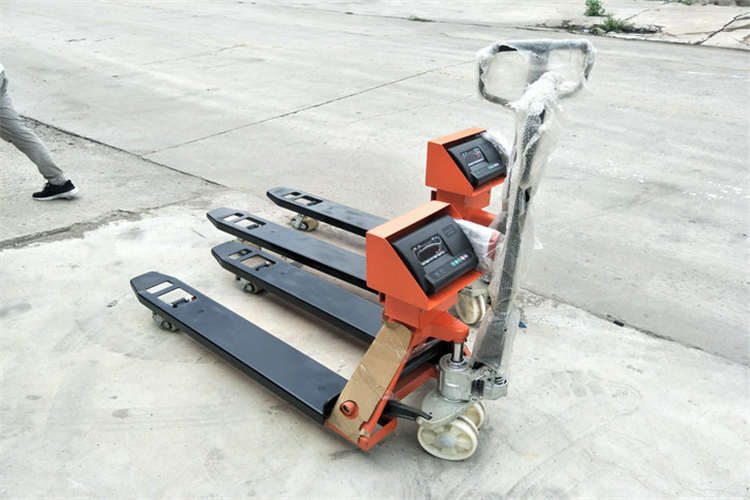

電子叉車秤是*種全自動稱重計量設備，它由承重裝置、傳感器、顯示儀表3部分組成，是經濟貿易中zui常用的計量?jì)x器*，廣泛應用于廠礦、企業、碼頭、油庫、集貿市場，同時應用于為社會(huì )提供公正數據的公稱行。它作為*重點管理計量器具，示值的*與否至關重要。文章結合筆者從事電子叉車秤檢定工作的經驗，對檢定常見的故障進行了總結。

1.工作原理

電子叉車秤主要是由秤臺、稱重傳感器、接線盒、稱重儀表等部件構成的機電*體化計量器具。其工作原理是把置于秤臺上的重物，在重力的作用下，通過秤臺將重力傳遞至搖擺支承，使稱重傳感器彈性體產生變形，從而讓?xiě)冇嫎蚵肥テ胶?，輸出與重量成比例的模擬信號，再經線性放大器放大，由A/D轉換為數字信號，然后顯示在儀表的窗口上。

2.檢定常見故障分析及排除

2.1開機無顯示

(1)電源不通。穩壓電源無輸出，使儀表不能正常工作。

排除方法:*先檢査穩壓電源的保險管是否正常，若不正常，

更換保險管即可恢復正常工作;若檢查發現不是保險管出現問題，應由*人員對電源進行故障分析。保險管燒壞，使儀表不能正常上作。排除方法：檢查保險管，若保險管壞，則更換保險管，在確認供電正常情況下，再進行通電。電源插頭松動或斷線。排除方法：目測電源線插頭，看是否松動，若出現移動，重新插上插頭即可;若插頭未出現松動，應用萬用表相應檔測量，重新?lián)Q線。

(2)PCB板損壞使儀表不能正常工作。排除方法：把模擬器插頭插人儀表接口，看儀表是否有顯示，若儀表有顯示，則可判斷PCB板損壞，重新?lián)Q上PCB即可。

(3)接線盒受潮。排除方法：打開接線盒，*先目測是有積水，還是受潮。若是有積水，應先用脫脂棉把水擦干凈，用吹風機吹干即可。受潮的處理方法相同。

2.2顯示數字閃爍和飄移

(1)周?chē)h(huán)境。排除方法：觀察衡器周?chē)欠裼酗L(fēng)雨天氣。

(2)接線盒受潮。排除方法同開機無顯示*排除方法。

(3)供電電源不穩定。排除方法：用數字萬用表相應檔測量供電電壓，供電電壓應符合儀表電壓要求。否則，應對供電電源進行檢查。

(4)傳感器插頭氧化。排除方法：重新?lián)Q上9芯插頭或是把氧化層刮去即可。

(5)秤臺沒有良好的接地。排除方法：重新打地線，直到儀表顯示正常為止。

(6)接線盒內有虛焊。排除方法：把傳感器接線焊掉，再重新焊*遍即可恢復正常工作。

2.3出現超載

(1)限位裝置或雜物，使秤不能正常工作。排除方法：用撬棍或其他簡單易行的方法晃動秤臺，檢査秤臺是否晃動靈活，若不靈活，則檢查限位裝置及秤臺周?chē)?，若發現限位或雜物將秤臺頂住，則重新調整限位間隙(3~5mm)及淸除雜物，故障即可排除。

(2)接線盒受潮。排除方法：方法同開機無顯示*排除方法。

(3)9芯D型插頭與插座之間接觸不良。排除方法：更換插頭或插座。

(4)連接的電源線斷。排除方法：用數字萬用表的相應檔測量，看是否有顯示，若不顯示，則應更換電源線即可恢復正常工作。

(5)PCB板上的A27和A28損壞。排除方法：若沒有上述現象，就應目測A27和A28集成塊，看是否有明顯的燒壞痕跡，或用數字萬用表測管腳輸出。

2.4顯示重量不*

(1)秤臺下有雜物。排除方法：目測樣臺下面是否有雜物，若有，則用千斤頂頂起秤臺，清除雜物，即可恢復正常計量。

(2)連接件斷裂，傳感器發生位移。排除方法：重新?lián)Q上連接件即可恢復計量。

(3)傳感器損壞。排除方法：打開接線盒，把傳感器的接線逐個甩開，分別測量傳感器的輸入阻值和輸出阻值(*般輸人阻值為380Ω左右，輸出阻值為350Ω左右)，超出此范圍即可判斷傳感器損壞。

(4)秤體水平度遭破壞。排除方法：若以上原因都不存在，則可初步判斷為秤體水平度已遭到破壞。用千斤頂頂起秤臺，重新調整底板水平。

2.5開機不顯示正常毛重零

(1)傳感器插頭未插好。排除方法：應在斷電的情況下重新拔插插頭。

(2)限位裝置被卡住。排除方法：打開秤臺上的蓋板，目測限位是否受卡，若限位受卡，則用播棍晃動秤臺，直至間隙符合要求(3~5mm)。然后，用零基準調整，即可恢復正常。

(3)傳感器性能破壞。排除方法：打開接線盒，分別測量傳感器的輸入阻值、輸出阻值，看是否在規定的范圍之內。

3.實例分析

3.130t電子叉車秤通電無顯示

*先檢查保險管，發現保險管完好;接著看傳感器插頭，插頭也是良好的;然后用模擬器試PCBI板，發現用模擬器時儀表有數，這就可以判斷儀表有問題。對此，重新?lián)Q上*塊PCB板即可恢復正常計量。

3.2計量數據與實際數據相差太多

在空秤狀態下，將顯示器置0,人體重量約70kg,依次*在各稱重傳感器位置上，發現在某*點上，顯示重量*為3kg,則可初步判斷此傳感器損壞。斷電后，拆下此傳感器接線，用萬用表測量其電阻。發現其輸人阻值遠遠超出正常范圍，故判斷故障由此傳感器引起。更換傳感器后，故障現象消失。

3.3儀表不能清零且不停變動

檢査秤臺，發現秤臺晃動靈活，排除限位及雜物原因。檢査接線盒，發現在空秤狀態下，對接線盒進行適當振動，數值就會(huì )發生變化，經檢查為接線端子松動。當秤臺晃動時，顯示數值變化;當秤臺靜止時，數值穩定。重新接線后，故障現象消失。

4.結語

通過以上判斷及分析，可得出排除電子叉車秤故障的方法：排除故摩時應由簡單到復雜，逐個排除，先排除儀表故障，再逐個排除傳感器故障，確定故障原因。
