長沙20T打印電子磅秤儀表故障維修方法：

長沙20噸電子地磅儀表故障的分析

稱重儀表*般由數字電路和解碼電路、濾波電路、A/D轉換等組成，數字電路包括主處理器、協處理器、存儲器、鍵盤及顯示器等。

以07表8142型儀表為例，查找故障可按以下步驟進行:

1.儀表通電若無顯示，則應檢查繼電器，各角電壓是否正常。若正常，則查±5V、±15V、39V、±12.5V基準電壓源是否正常。其中兩組±5V電源，*組供邏輯電路用，*組供熒光數顯燈絲用。±15V供模擬電路用，39V供熒光數碼管用，±12.5V是傳感器激勵電壓，若電壓不正常，則查相應的電源電路。

2.若有顯示，但不能自檢，顯示6個8，則應先查±5V是否存在。若存在，則重點檢查主處理器8031，協處理器8042，兩個顯示驅動器6118及外圍電路。

3.若自檢后或自檢過程中現出“三三三三三三”或顯示少筆劃則重點檢查8042及6118及處圍電路。

4.自檢后出現錯誤代碼，則根據相應代碼查找故障，如出現“E”，則檢查8031、EPR0M等。

5.自檢后顯示“J20FF”、W2短接后不能進入設定程序，則*般是不揮發存儲器Xa010損壞。

6.自檢后數字鎖定或無顯示或顯示讀數漂移，則儀表數字電路基本正常，故障應從模擬電路部分查找。

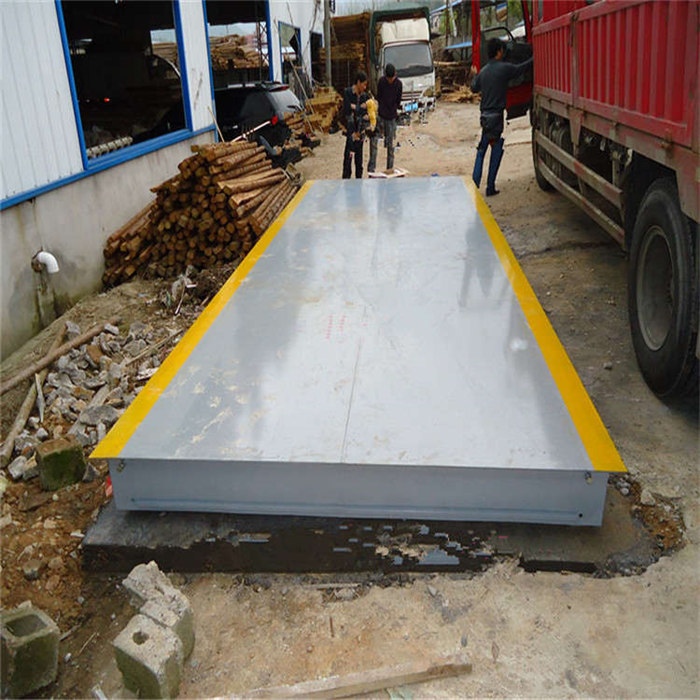

地磅使用現狀情況

地磅鋼結構秤體表面油漆有脫落現象，但結構沒有變形，可以繼續使用?，F用稱重傳感器是數字式傳感器，原料進廠由于物料特性導致秤體下面及傳感器周?chē)h(huán)境衛生很差，傳感器性能不好，*度不*，穩定性差，經常出現計量不*等問題，傳感器沒有在垂直狀態下工作，秤體縱向限位螺栓間隙過大，車輛上秤后導致前后晃動位置過大。接線盒在秤體蓋板下安裝容易進水受潮，有部分傳感器保護板已有丟失沒有安裝。傳感器更新速度之快，我*使用的Powercel10760數字式傳感器已停產，購買備品備件困難，若有損壞，不能及時恢復，影響原料的進出廠。如果升級傳感器成功，舊傳感器可以作為其他3臺地磅做備件，做到利舊，滿足其他地磅的正常過磅。升級內容包括數字傳感器lO只，接線盒4個，信號線10條、總線4條，連接件1O套，調整板1套，稱重顯示儀1臺。

長沙20噸電子地磅是測量大宗貨物質量值的計量器具，是屬于強制檢定的計量器具。若要保證該計量器具*可靠，只有通過檢定。而保證檢定的品質，不使量傳產生偏差，正是大家*期待的。地磅俗稱地磅，是大宗貨物計量的主要稱重設備。電子地磅利用應變電測原理稱重。在稱重傳感器的彈性體上粘貼有應變計，組成惠斯登電橋。在無負荷時，電橋處于平衡狀態，輸出為零。當彈性體承受載荷時，各應變計隨之產生與載荷成比例的應變，由輸出電壓即可測出外加載。
