ETC計重收費動態汽車衡通常選用什么型號的傳感器 說明：

隨著交通運輸業務的發展，*計重收費的快速發展，公路部門需加大設備建設的投資以及人員的投入，這*昂的成本就成了頭疼的問題。為了減少收費人員的數量，加快車輛通過收費門的速度，ETC業務應運而生，現在小車ETC計重收費系統已成熟且全面推廣，但大型貨車ETC計重收費系統才剛剛起步。

對于大型貨車ETC系統，其關鍵技術是計重，而計重的關鍵設備為動態汽車衡。動態汽車衡是從靜態汽車衡發展而來，主要使用的傳感器以柱式傳感器與橋式傳感器為主。對于動態電子汽車衡，有人認為采用柱式傳感器響應頻率*，稱重*度*；有人認為采用橋式傳感器*度穩定且便于安裝。關于柱式傳感器與橋式傳感器的優劣問題*直爭論不休。那么,如何選用柱式傳感器與橋式傳感器呢,本文將針對該問題重點進行分析介紹。

*、動態汽車衡稱重過程受力分析

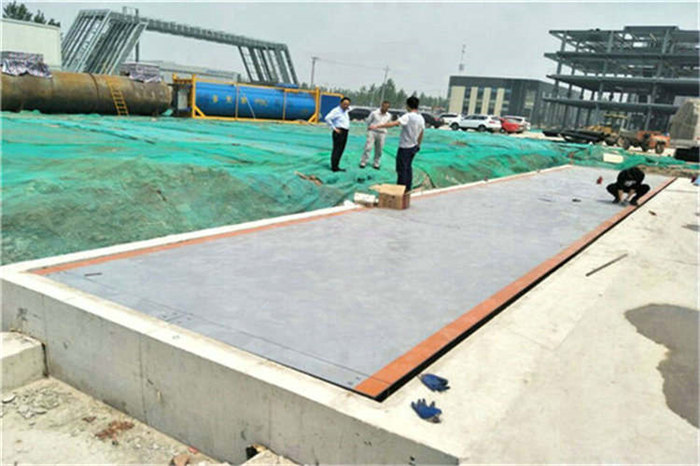

汽車行駛上動態汽車衡（以下簡稱秤臺）時，因汽車前輪的慣性沖力將秤臺向前推去，當秤臺運動到前限位器時，限位將產生反推力，又將秤臺向后推去。當稱重運動到后限位器時產生反推力，以及汽車的驅動力，又將秤臺加速向前推去。在汽車完全行駛到秤臺上面前，秤臺將持續加速振蕩，形成加速擺動現象。當汽車完全行駛到秤臺上面時，通過其他地方產生的驅動力逐漸消失，秤臺的前后振蕩頻率速度將不再加速。當汽車加速或減速時，秤臺振蕩頻率也會(huì )加速減速?？傊?，在整個汽車上秤臺前與上秤臺過程中，秤臺會(huì )形成*個中、低頻率前后振蕩。車的重量及其他推力振動等產生的力都由秤臺傳遞給傳感器，由傳感器將這些力的信息*快速的傳遞給儀表（電腦）進行數據處理，zui終通過稱重儀表顯示。

二、傳感器采樣頻率方面分析

衡器用傳感器*般有兩種類型：柱式傳感器和橋式傳感器。從這些力來分析，汽車的速度、驅動力、剎車等水平力造成秤臺左右擺動，并接觸限位器，產生反推力。因速度驅動力有大有小，有快有慢，造成反推力大小是沒有規律的，因此處理數據時，只取沒有撞擊時的數據。這樣車輛的振動，發動機的振動等反向有規律的波動。我們取大約不小于3個擺動，就能得到有效理想的數據，經過處理就能得到相應*度。

下面我們計算秤臺上的采樣波動時間：秤臺長度*般單節6米，共3節，長度為18米?，F在公路上主要行駛的貨車為半拖掛車。前輪到后輪大約15米，18米-15米=3米。秤臺的車速為20公里/小時，3米/20公里/小時=0.54秒。我們取小于3個擺動循環，采集時間占1個循環的2/3，則0.54/3*（2/3）=0.12秒，即每個循環zui長采集時間為0.12秒。每1個波形，需取10個數（前擺5個，后擺5個），則每條采樣時間為：0.012秒（83Hz）。因此，傳感器的固有頻率大致在83～100Hz，我們就可以得到有效數據。為了提*衡器*度，現在的衡器采集頻率*般在1000Hz，即每秒中采集1000個數據。在衡器上，傳感器的采樣頻率大致為柱式固有頻率＞10000Hz;橋式固有頻率＞1000Hz。單純看兩種傳感器的固有頻率，確實是柱式傳感器的固有頻率*于橋式傳感器，這是不爭的事實。然而，衡器是由秤體、傳感器和儀表組成的，衡器的響應速度才是決定使用性能的zui終因素。衡器的響應速度主要由秤體的響應速度、儀表的響應速度、傳感器的響應速度共同決定。隨著電子技術的飛速發展，制造*分辨率、*響應速度的儀表已經不是難事，但是秤體的響應速度提*實不易，目前各生產廠家的秤體結構、使用材料大同小異，根據資料顯示，秤體的固有頻率通常在3～5Hz,且無法進*步提*，因此，從采樣頻率來說，兩種傳感器均能滿足需求。

傳感器安裝方面分析

柱式傳感器與橋式傳感器的優缺點對比如下：

1．柱式傳感器

優點：結構緊湊，體積小，固有頻率*，動態響應快。

缺點：*側向和偏載能力較差，對加載點變化敏感，安裝要求*，調整四角等操作較為繁瑣，傳感器不易固定易旋轉，加載頻率或重量過大，容易導致傳感器開裂。

原因分析：不倒翁轉動產生的原因，當地基水平，柱式傳感器垂直時，無論怎么擺動也不會(huì )旋轉；但當不水平時，就會(huì )存在偏轉，轉動。當前后秤臺擺動時，秤臺也有可能產生旋轉擺動，帶動傳感器旋轉擺動，這就是傳感器產生旋轉的原因。傳感器的電纜線就纏在傳感器上，隨著次數的增多，電纜線就有可能拽斷，衡器產生故障。在安裝衡器時，我們不可能將傳感器*的緊緊地與秤臺接觸，肯定會(huì )存在*定的間隙。同時，在設計衡器支點時，我們zui想讓支點靠邊，減少翹板現象。但秤臺有厚度，在車的沖擊力等作用下，在秤臺上面的沖擊力以及支點會(huì )產生轉矩，這樣就有*定的翹板現象。當翹板力瞬間消失后，秤臺產生向下的沖擊力，間隙越大，沖擊力越大。對于柱式傳感器，由上、下壓頭、傳感器以及秤臺、地基安裝板組成，中間沒有任何柔性。當幾個重力加速度的沖擊力下來，這樣的集中沖擊力，很有可能將傳感器從中間沖裂。

2．橋式傳感器

優點：對加載點變化不敏感，*偏載性能好，固有線性好，安裝方便，傳感器固定不旋轉，制造成本低。

缺點：體積大，重量大，搬運笨重。橋式傳感器是通過鋼球與秤臺連接，旋轉擺動時，只有鋼球轉動，不會(huì )使傳感器旋轉。同時，對于橋式結構傳感器，其受力變化的擾度有數量級的變化，在相同的動能沖擊下，沖擊力也有數量級的減少，因此幾乎沒有橋式傳感器會(huì )沖擊斷裂的現象發生。

四、總結

從以上分析，我們可得出如下結論：在20公里/小時的動態衡器中，在采集速度方面，使用橋和柱式傳感器沒有本質區別，都能正常使用；在*沖擊力方面，橋式優于柱式傳感器；在安裝條件方面，橋式傳感器明顯比柱式簡單；在動態衡器應用中，客戶可根據現場條件和自身情況，選用橋式或柱式傳感器。

上述是ETC計重收費動態汽車衡通常選用什么型號的傳感器的詳細介紹！
