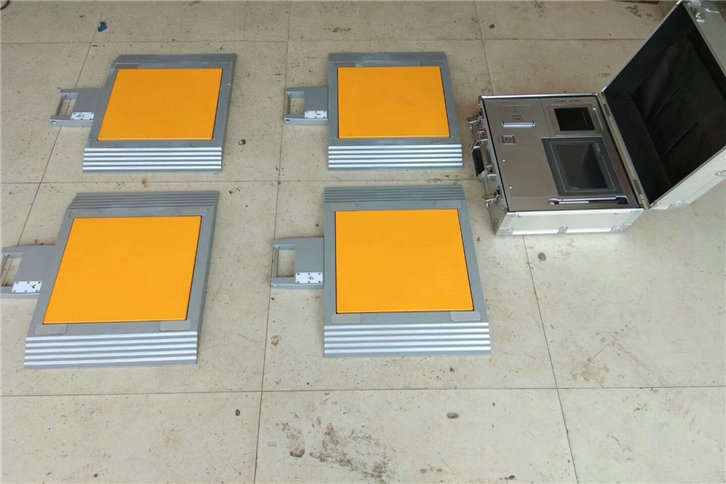

臨沂10噸*拖四靜態便攜式稱重儀生產廠家 介紹：

動態稱重儀的原理及發展

1動態稱重儀的結構

動態稱重儀*般承載器、壓力傳感器、信號處理箱、電器控制箱、光柵識別系統、數軸觸發器和顯示器等裝置組成。動態稱重儀的承載器應與收費口的路面在*個平面內，當載重車輛通過承載器時觸發壓力傳感器，壓力傳感器將受壓量值轉變成電壓信號，電壓信號經過濾波、發大處理后傳送到處理箱中，信號經處理后轉變成稱重數值傳送到顯示器，從而讀取重量。數軸觸發器是在車輛通行過程中測得車輛的總軸數。各種數據通過增加資費系數整合處理后在收費崗亭內顯示收費總額和其他信息。

2動態稱重儀系統的工作原理

載重車輛通過衡器時，光柵檢測到有車輛進入進行稱重，車輛每個軸依次通過承載器，從而觸發傳感器的彈性裝置在彈性變化范圍內發生與軸重成正比例變化的相應信號，此信號先經過濾波器排除其他干擾信號，后經過放大器放大并通過A/D轉換器將模擬信號轉變成數字信號，每個軸的數字信號發送到處理器進行疊加和處理，從而在顯示儀表中得到整車的重量。

3動態稱重儀的分類

3.1軸重式動態稱重儀

軸重式動態稱重儀式*常見的動態計重衡器，軸重式動態稱重儀結構簡單，由基面承載器和支撐承載器的四個應變式傳感器構成。當動態車輛每個軸逐次的經過承載器上時，車輛的軸重轉變成對應應變傳感器的壓力，傳感器將壓力轉變?yōu)殡娦盘栠M(jìn)行處理得到動態車輛每個車軸的重量。光柵感應器將判別車輛進入稱重區和脫離稱重區收尾工作，從而計算出整車的總重量。其稱量的*性取決于路面的基建情況、車輛的行駛速度、車輛的行駛方式和信號的處理能力水平。軸重動態稱重儀優點在于基建的面積小，施工速度快，便于安裝，成本低；缺點在于：由于承載器過短，造成稱重有效區域面積小導致稱量重復性不良，可靠性較低，車輛行駛的方式對其稱重有較大的影響。

3.2輪重式動態稱重儀

輪重式動態稱重儀也稱為彎板式動態稱重儀，顧名思義，輪重式動態稱重儀是由彎板框架構成，其本身充當于壓力傳感器。當車輛輪胎通過時，彎板受到輪胎的壓力而形變導致相應的電阻發生變化，電阻的變化引起電壓壓差值傳送到處理器中處理從而計算出輪重的重量。優點在于路面基建量小，改造施工進度快，成本低。缺點在于稱重的有效區域面積小導致可靠性低，對外界環境要求較*。
